平时做硬实时嵌入式项目踩过不少坑，总结下来最核心的一点：不要光盯着平均速度，最坏情况下的执行时间必须可控，抖动要压到最小，同时出问题不能直接挂，得能隔离、能降级。下面从架构、访存、指令三个层面整理了几套落地思路，最后附两个实际项目里常用的架构原型。
一、架构设计：从顶层定死实时性的上限
架构选不对，后面再抠代码也补不回来。核心思路就是尽量减少动态行为，能固定的都提前固定，同时把故障隔离做扎实。
方案 1：时间触发静态调度（TTA）
不用传统的优先级抢占调度，提前把所有任务的启动时间、最长执行时长都算好，编译期生成一张全局时间槽调度表，到点就跑，时间到就停。
- 好处：完全没有抢占开销、优先级反转这些糟心事，任务启动的时间偏差能压到百纳秒级，最坏执行时间可以精确算出来。
- 适用场景：航空电子（ARINC653）、汽车功能安全（ISO26262）、5G 物理层同步这类对时序要求极严的场景。
方案 2：多核静态绑定 + 主从隔离
多核场景千万别用 SMP 动态调度，任务在核之间飘来飘去，缓存失效、调度抖动都特别严重。直接把任务和核心静态绑定，永远不迁移；一个主核管控制调度，剩下的从核纯做计算。
- 主核：管全局时序、任务分发、外设交互、故障监控，独占中断控制器；
- 从核：关掉所有非紧急中断，每个核只跑一个计算任务，全程没有上下文切换； 核之间通信用共享内存环形队列 + 核间中断，不用互斥锁，不会阻塞。
方案 3：控制面 / 数据面双平面拆分
把核心低时延数据通路和管理控制业务彻底拆开，物理上就用不同的核心跑，互不干扰。
- 数据面：独占核心，开最高优先级，代码和数据都放片上内存；关键路径里没有系统调用、没有动态内存、没有日志打印，纯做计算和高速收发；
- 控制面：单独核心跑协议栈、参数配置、日志、调试这些非实时业务，就算崩了、重启了，也不影响数据面干活。
方案 4：分层容错降级架构
从硬件到应用做四层防护，故障逐层隔离，坏了也能降级跑，不会直接整机挂掉。
- 硬件层：ECC 内存、独立看门狗、双核锁步、总线错误检测；
- 内核层：MPU 内存隔离任务、栈溢出硬件检测、任务超时监控；
- 服务层：输入合法性校验、状态机边界检查、关键数据多副本备份；
- 应用层：三级降级逻辑 —— 全功能运行 → 关闭非核心功能保主业 → 进入安全待机状态。
二、访存优化：消除最大的时延抖动源
嵌入式系统 90% 的时延抖动都来自访存。片上 SRAM 和 DDR 的延迟能差几十倍，缓存命不命中、数据拷不拷贝，差异特别大。
方案 1：紧耦合内存（TCM）全驻留
TCM 是单周期访问的片上内存，没有缓存替换逻辑，访问时间 100% 确定，是硬实时场景的首选。 把中断服务程序、核心计算函数、热点数据，编译期通过链接脚本全放到 TCM 里； 当前正在处理的工作数据全放 TCM，只有大容量、非热点数据才放 DDR； 关键路径完全不碰 DDR，访存抖动直接降到 0。
方案 2：乒乓缓冲 + 全链路零拷贝
数据全链路只传指针，不复制内容；双缓冲交替读写，采集、计算、输出完全并行。 DMA 往 A 缓冲写数据的时候，CPU 处理 B 缓冲里上一帧的数据； 处理完只交换缓冲指针，零拷贝切换角色，没有额外开销； 模块之间、核之间都只传地址和长度，不做内存拷贝。
方案 3：缓存锁定 + 分区隔离
没有 TCM 的通用架构，就把关键代码 / 数据锁在 L1 缓存里，永远不换出去；多核之间给缓存分区，避免互相冲刷。 把中断函数、核心算法锁到 L1 指令 / 数据缓存； 用缓存着色技术，每个核占独立的缓存行区域，并行运行的时候互不干扰。
方案 4：DMA 异步搬运 + 计算访存重叠
用 DMA 后台搬数据，CPU 同时算东西，把 DDR 访存的延迟完全藏在计算时间里。 大数据帧分块处理：DMA 搬下一块的时候，CPU 处理当前块； 用链式 DMA 描述符，不用 CPU 干预就能自动搬多块数据； DMA 完成后用低优先级中断通知，不打断主计算流程。
三、指令级调优：压稳执行时间，榨干算力
针对最核心的代码路径，从指令层面消除不确定性，让执行周期完全可控，同时尽量提速。
方案 1：核心路径 SIMD 向量化 + 全定点化
用处理器的 SIMD 指令（ARM NEON、DSP 的 SIMD、RISC-V V 扩展），单周期跑多路运算；用定点替代浮点，避免软浮点的不确定延迟和异常。 滤波、FFT、矩阵运算这类计算密集的函数，全用内联指令改成 SIMD 实现； 统一用 Q 格式定点运算，关键路径完全去掉浮点指令。
方案 2：消除分支 + 静态控制流
嵌入式处理器大多分支预测很弱，分支会带来流水线停顿，执行时间忽快忽慢。 用查表法代替多层 if-else 判断； 短分支用条件传送指令（CMOV）替代； 核心循环次数固定，不用可变次数的循环； 关键路径不用函数指针、虚函数，所有调用路径编译期就定死。
方案 3：核心循环软件流水线 + 手工汇编
针对 VLIW 架构的 DSP，循环展开暴露并行性，软件流水线让循环体接近单周期跑完；极致敏感的函数直接手写汇编，精确控制指令顺序和寄存器分配。 核心循环手动展开，填满延迟槽，安排多指令并行发射； 中断服务、核心算法直接写汇编，统一栈帧，优先用寄存器变量； 编译期别开太激进的优化，避免编译器乱排指令导致执行时间不确定。
四、架构原型参考
原型 1：多核 DSP 5G 物理层实时处理架构
适合通信、雷达这类高速信号处理场景，8 核 DSP，主从架构 + 流水处理。
- 核心设计：主核管调度和控制，6 个从核静态绑定处理阶段，流水作业；核间用共享内存乒乓缓冲传数据，零拷贝无锁；
- 优化组合：时间触发静态调度 + TCM 驻留核心代码 + SIMD / 软件流水线加速； 典型指标：单帧处理抖动 < 1μs，端到端时延 < 100μs，单点故障不宕机。

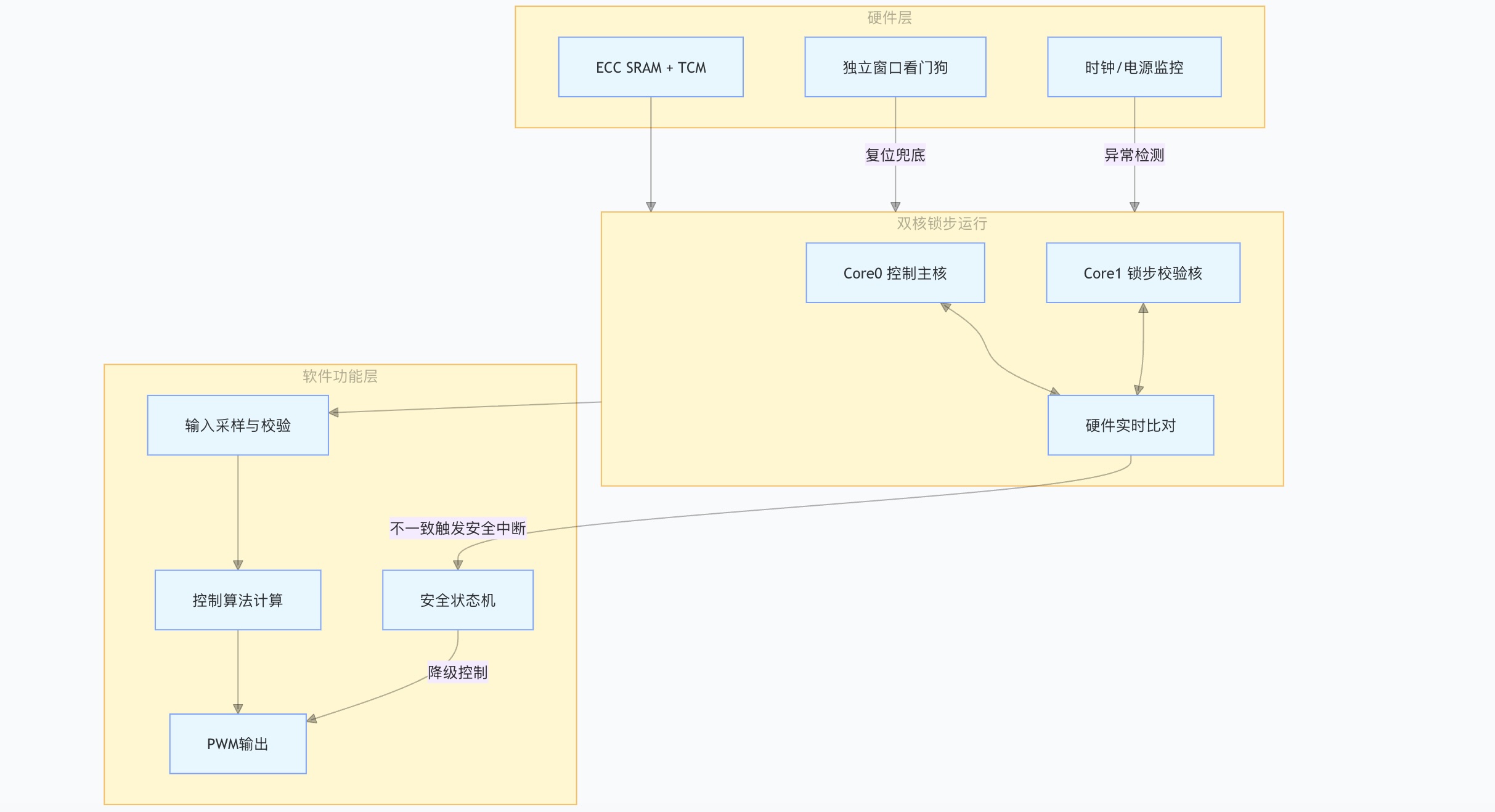

原型 2：工业 MCU 功能安全控制架构
适合工业控制、汽车电子这类功能安全场景，双核锁步 + 静态周期调度。
- 核心设计：双核同步跑同样的代码，硬件实时比对结果，不一致就进安全状态；基于 AUTOSAR OS 静态时间表调度，无抢占；
- 优化组合：静态时间调度 + 双核锁步容错 + TCM 驻留算法 + 全定点无分支；
- 典型指标：控制周期抖动 < 0.1μs，满足 SIL3 功能安全等级，故障响应时间 < 1ms。
